Hệ Thống Hút Khói Hành Lang Là Gì? Tổng Quan, Cấu Tạo Và Nguyên Lý Hoạt Động

Trong các công trình cao tầng như chung cư, khách sạn, văn phòng, bệnh viện hay trung tâm thương mại, khói từ đám cháy thường là nguyên nhân gây nguy hiểm lớn hơn cả ngọn lửa. Khói làm giảm tầm nhìn, chứa nhiều khí độc và nhiệt độ cao, gây cản trở quá trình thoát nạn cũng như công tác cứu hộ.

Tổng quan về hệ thống hút khói hành lang

Trong các công trình cao tầng như chung cư, khách sạn, văn phòng, bệnh viện hay trung tâm thương mại, khói từ đám cháy thường là nguyên nhân gây nguy hiểm lớn hơn cả ngọn lửa. Khói làm giảm tầm nhìn, chứa nhiều khí độc và nhiệt độ cao, gây cản trở quá trình thoát nạn cũng như công tác cứu hộ.

Để hạn chế những rủi ro này, hệ thống hút khói hành lang được lắp đặt nhằm nhanh chóng loại bỏ khói ra khỏi khu vực hành lang, giữ cho lối thoát hiểm luôn thông thoáng và tạo điều kiện thuận lợi cho lực lượng chữa cháy tiếp cận hiện trường.

Hệ thống hút khói hành lang hoạt động tự động khi nhận tín hiệu từ hệ thống báo cháy hoặc có thể được kích hoạt bằng tay trong trường hợp khẩn cấp. Đây là một trong những hạng mục quan trọng của hệ thống phòng cháy chữa cháy (PCCC), được quy định trong các tiêu chuẩn và quy chuẩn hiện hành.

Vai trò của hệ thống hút khói hành lang

Việc lắp đặt hệ thống hút khói mang lại nhiều lợi ích thiết thực:

Hút và thải khói nhanh chóng ra ngoài công trình.
Duy trì tầm nhìn cho người đang thoát nạn.
Giảm nồng độ khí độc trong khu vực hành lang.
Hạn chế nhiệt độ tích tụ do cháy.
Hỗ trợ lực lượng chữa cháy tiếp cận hiện trường an toàn hơn.
Giảm thiểu thiệt hại về người và tài sản.

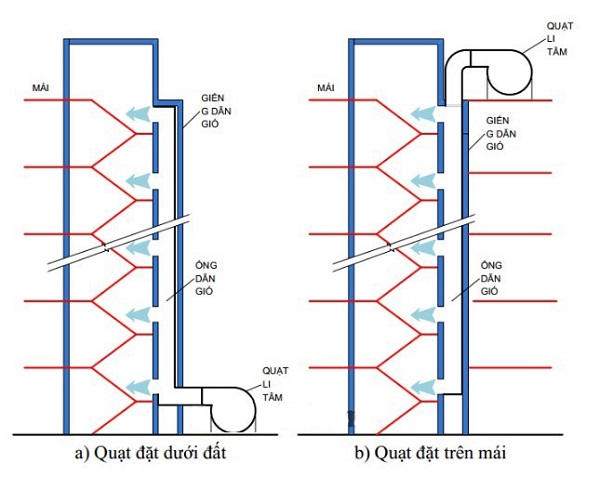

Cấu tạo của hệ thống hút khói hành lang

Một hệ thống hút khói hành lang hoàn chỉnh thường bao gồm các thiết bị sau:

1. Tủ điều khiển hút khói

Là trung tâm điều khiển của toàn bộ hệ thống.

Chức năng:

Nhận tín hiệu từ hệ thống báo cháy.
Điều khiển quạt hút khói.
Điều khiển cửa chặn khói (Smoke Damper).
Giám sát trạng thái hoạt động.
Cảnh báo khi có sự cố.

2. Quạt hút khói

Đây là thiết bị quan trọng nhất của hệ thống.

Quạt có nhiệm vụ:

Hút khói nóng trong hành lang.
Đẩy khói ra ngoài công trình thông qua đường ống.
Hoạt động ổn định trong điều kiện nhiệt độ cao theo tiêu chuẩn PCCC.

Thông thường sử dụng:

Quạt hướng trục.
Quạt ly tâm chịu nhiệt.

3. Hệ thống đường ống hút khói

Bao gồm:

Ống gió chịu nhiệt.
Phụ kiện nối.
Giá đỡ.

Đường ống có nhiệm vụ dẫn khói từ hành lang đến quạt hút và thải ra ngoài môi trường.

4. Cửa chặn khói (Smoke Damper)

Được lắp trên hệ thống đường ống.

Chức năng:

Đóng hoặc mở tự động theo tín hiệu điều khiển.
Ngăn khói lan sang các khu vực khác.
Chỉ mở tại khu vực xảy ra cháy.

5. Cửa lấy khói

Lắp đặt tại hành lang hoặc các khu vực cần hút khói.

Nhiệm vụ:

Thu gom khói.
Đưa khói vào hệ thống đường ống.

6. Đầu báo cháy

Bao gồm:

Đầu báo khói.
Đầu báo nhiệt.

Các đầu báo sẽ phát hiện dấu hiệu cháy và truyền tín hiệu về tủ trung tâm báo cháy.

7. Tủ trung tâm báo cháy

Đóng vai trò kết nối giữa hệ thống báo cháy và hệ thống hút khói.

Khi xảy ra cháy:

Nhận tín hiệu từ đầu báo.
Xác định vị trí cháy.
Gửi lệnh điều khiển đến hệ thống hút khói.

8. Module điều khiển và module giám sát

Các module giúp:

Điều khiển quạt hút.
Điều khiển damper.
Giám sát trạng thái hoạt động.
Giám sát lỗi.
Theo dõi nguồn điện.

Nguyên lý hoạt động của hệ thống hút khói hành lang

Quy trình hoạt động thường diễn ra theo các bước sau:

Bước 1: Phát hiện cháy

Đầu báo khói hoặc đầu báo nhiệt phát hiện dấu hiệu cháy trong khu vực hành lang hoặc phòng liền kề.

Tín hiệu được gửi về tủ trung tâm báo cháy.

Bước 2: Xử lý tín hiệu

Tủ trung tâm xác định chính xác vị trí xảy ra cháy.

Sau đó truyền lệnh điều khiển đến:

Tủ điều khiển hút khói.
Module điều khiển.

Bước 3: Kích hoạt hệ thống hút khói

Hệ thống sẽ tự động:

Khởi động quạt hút khói.
Mở cửa damper tại khu vực cháy.
Đóng các damper không liên quan.
Mở cửa lấy khói.

Khói bắt đầu được hút vào đường ống.

Bước 4: Thải khói ra ngoài

Quạt hút tạo áp suất âm trong đường ống.

Khói được hút liên tục qua:

Cửa hút khói.
Đường ống hút.
Quạt hút.
Cửa xả.

Cuối cùng được thải ra môi trường bên ngoài.

Bước 5: Hỗ trợ thoát nạn

Trong suốt quá trình cháy:

Hành lang được giảm lượng khói.
Tầm nhìn được cải thiện.
Người bên trong có thêm thời gian thoát hiểm.
Lực lượng cứu hỏa dễ dàng tiếp cận hiện trường.

Những lưu ý khi thiết kế hệ thống hút khói hành lang

Để hệ thống hoạt động hiệu quả, cần lưu ý:

Tính toán lưu lượng hút khói phù hợp với diện tích hành lang.
Lựa chọn quạt hút chịu nhiệt đáp ứng tiêu chuẩn PCCC.
Thiết kế đường ống tối ưu để giảm tổn thất áp suất.
Bố trí cửa hút khói và cửa xả hợp lý.
Kết nối đồng bộ với hệ thống báo cháy tự động.
Kiểm tra, bảo trì định kỳ nhằm đảm bảo hệ thống luôn sẵn sàng hoạt động.

Kết luận

Hệ thống hút khói hành lang là một thành phần không thể thiếu trong các công trình hiện đại, góp phần quan trọng vào việc đảm bảo an toàn phòng cháy chữa cháy. Với khả năng phát hiện, điều khiển và loại bỏ khói nhanh chóng, hệ thống giúp duy trì lối thoát nạn thông thoáng, giảm thiểu nguy cơ ngạt khói và hỗ trợ hiệu quả cho công tác cứu hộ, cứu nạn.

Việc đầu tư, thiết kế và lắp đặt hệ thống hút khói đúng tiêu chuẩn không chỉ đáp ứng các yêu cầu kỹ thuật và quy định về PCCC mà còn là giải pháp bảo vệ tính mạng con người và tài sản một cách bền vững.
