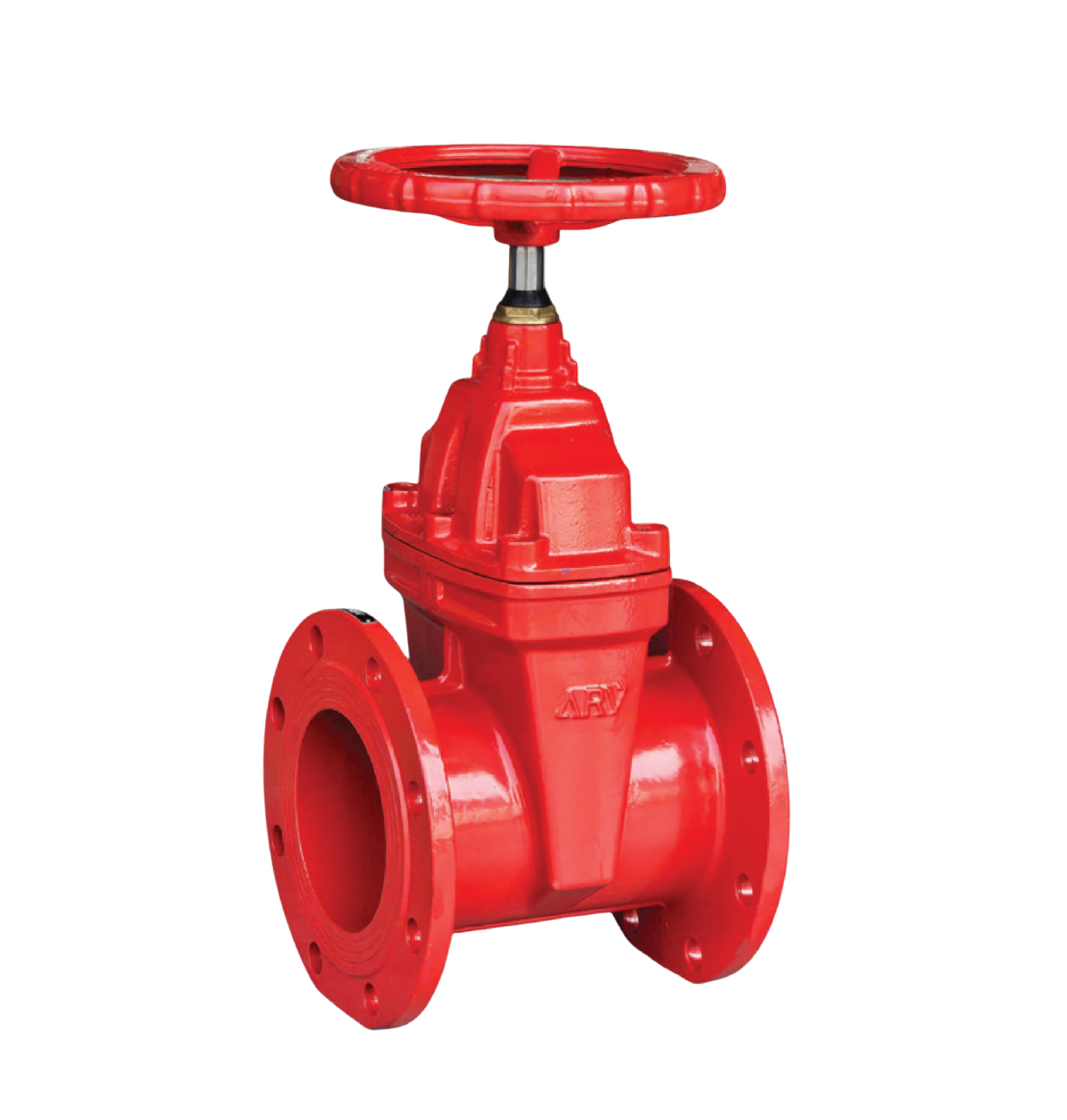

Technical Details / Chi tiết kỹ thuật:
Dimensions / Kích thước 2” (50 mm) - 12” (300 mm)
Pressure Nominal / Áp lực tiêu chuẩn 16 bar (230 psi) - 25 bar (360 psi)
Max. Operating Temp. / Nhiệt độ làm việc Max 50°C
Design / Thiết kế BS 5163 / DIN 3352 F4
Available Connection Types / Loại kết nối Flanged / Mặt bích
Coating / Sơn phủ Epoxy Electrostatic Powder / Sơn tĩnh điện Epoxy
Components / Cấu tạo :
Part Name / Tên bộ phận Material / Vật liệu
Body / Thân Ductile Iron (GGG50) / Gang cầu (GGG50)
Wedge / Đĩa Ductile Iron + Natural Rubber / Gang cầu + EPDM
Wedge Nut / Đai ốc Đĩa Brass (Ms58) / Đồng
Bonnet / Nắp van Ductile Iron (GGG50) / Gang cầu (GGG50)
Bonnet Gasket/ Doăng làm kín Natural Rubber / Cao su EPDM
Imbus Bolt / Bulong liên kết Galvanized Steel / Thép đen
Friction Washer / Vòng đệm ma sát Teflon
Stem / Trục Stainless Steel / Thép không gỉ 2Cr13
O-ring NBR
10 Thrust Washer / Vòng đệm đẩy Brass / Đồng
11 O-ring NBR
12 Thrust Nut / Đai ốc đẩy Brass / Đồng
13 O-ring NBR
